高层直连供暖机组

产品介绍：高层建筑直连供暖机组是我公司研发并获得国家专利的高层供暖设备。本设备可将低区供水升压后作为高区供水，其回水流经自动控压装置后，回水压力与外网回水压力相同，实现外网水直接为高层建筑供暖的目的。 机组的核心部件是自动断流控压装置，它的作用是保证高区回水压力时刻与外网回水压力一致，不能因流量改变回水压力跟着改变，确保高区、低区系统的正常供暖；自动断流控压装置随水泵启停依靠机组内部部件自动水力特性自动开启、关断。

适用范围

低层建筑群中的高层建筑供暖；

高层建筑分区后分别为中区建筑或高区建筑供暖；

多栋高层建筑分区后用一套机组为多个高区建筑合并供暖；

地形高差过大的山地建筑中的高处建筑供暖。

产品特点

本设备与分设换热器分层式供暖系统相比，高区系统不需要另设换热器及补水、定压等配套设备，使系统简化，节约投资。由于直接使用低区热水，节省了换热损耗。

本设备与双水箱分层式系统相比，不需在高区建筑内设置两个大而重的水箱，解决难以布置问题，减少占地面积、节约投资。

运行稳定，无需专人值守。

本设备采用变频控制，最大限度节约电能。

系统简单，占地面积小，可安装在低区换热站内，不仅适用新建工程，还可用于现有的高区系统改造，改造时低区原有供暖系统不需变动。

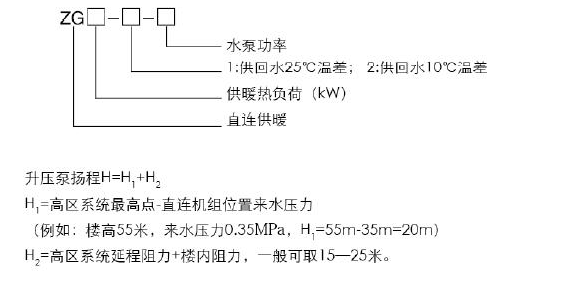

选型说明

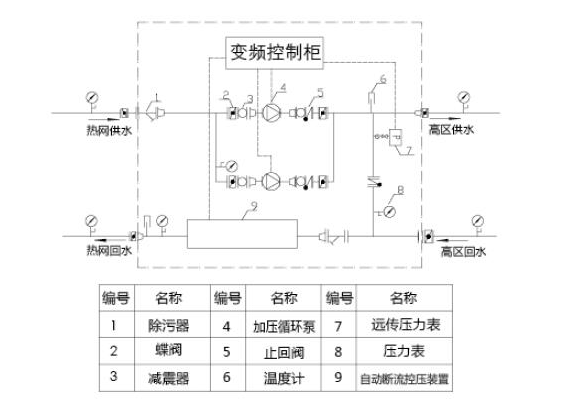

高层直连供暖机组原理图

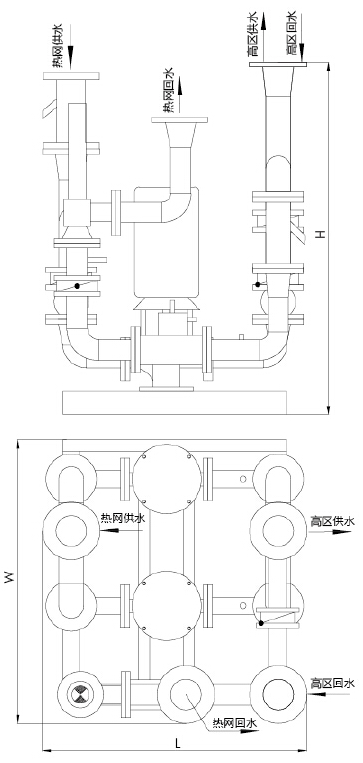

结构图

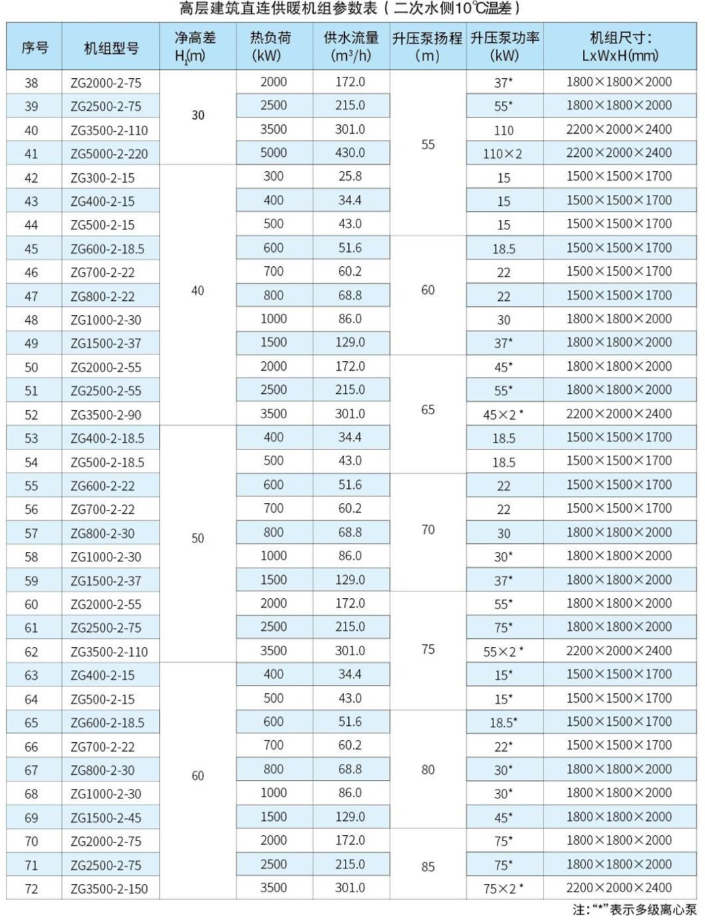

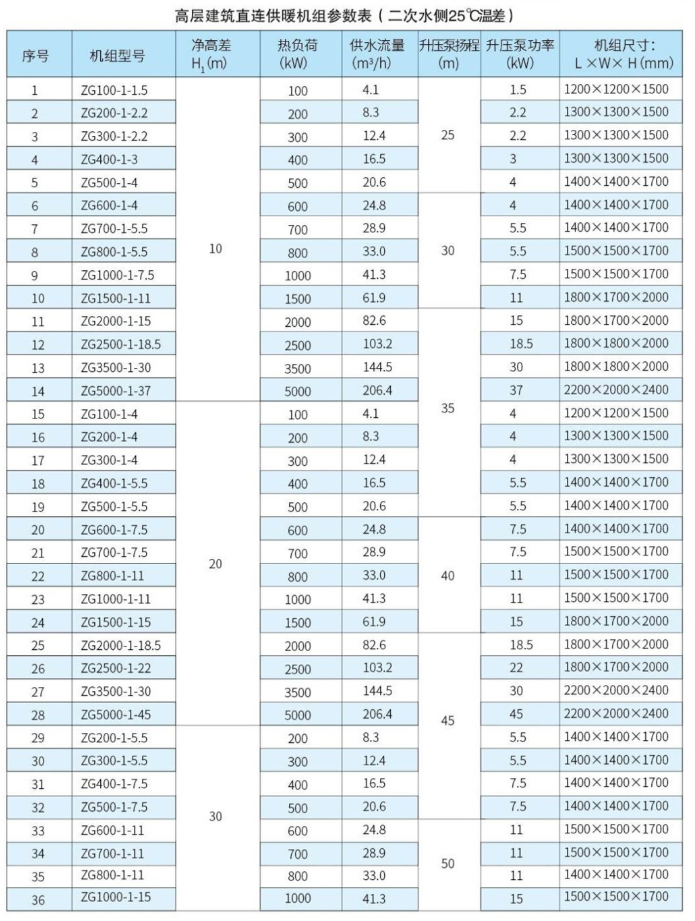

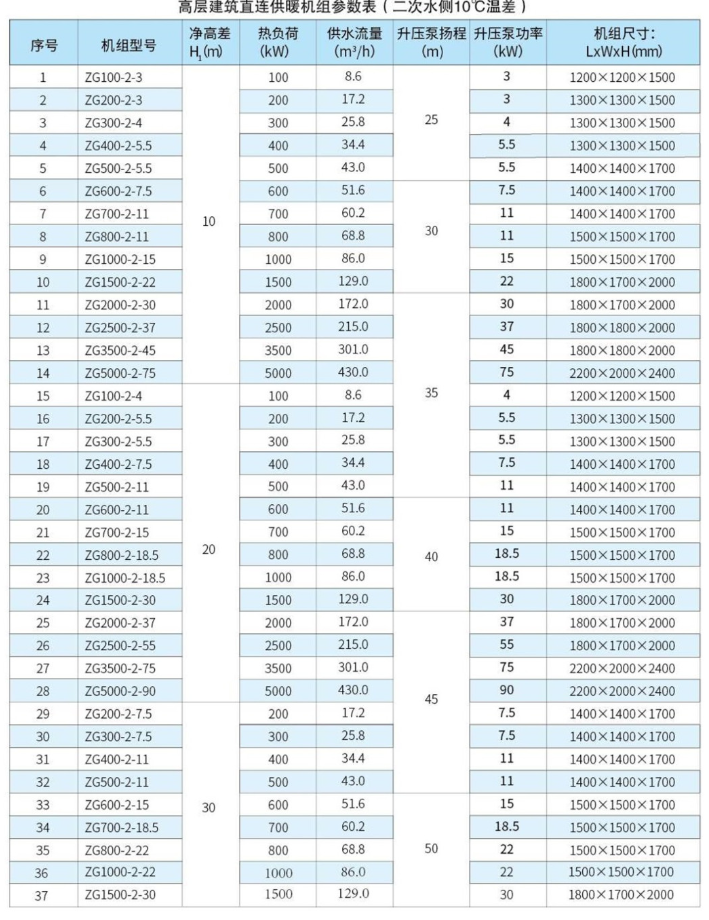

高层建筑直连机组参数表
